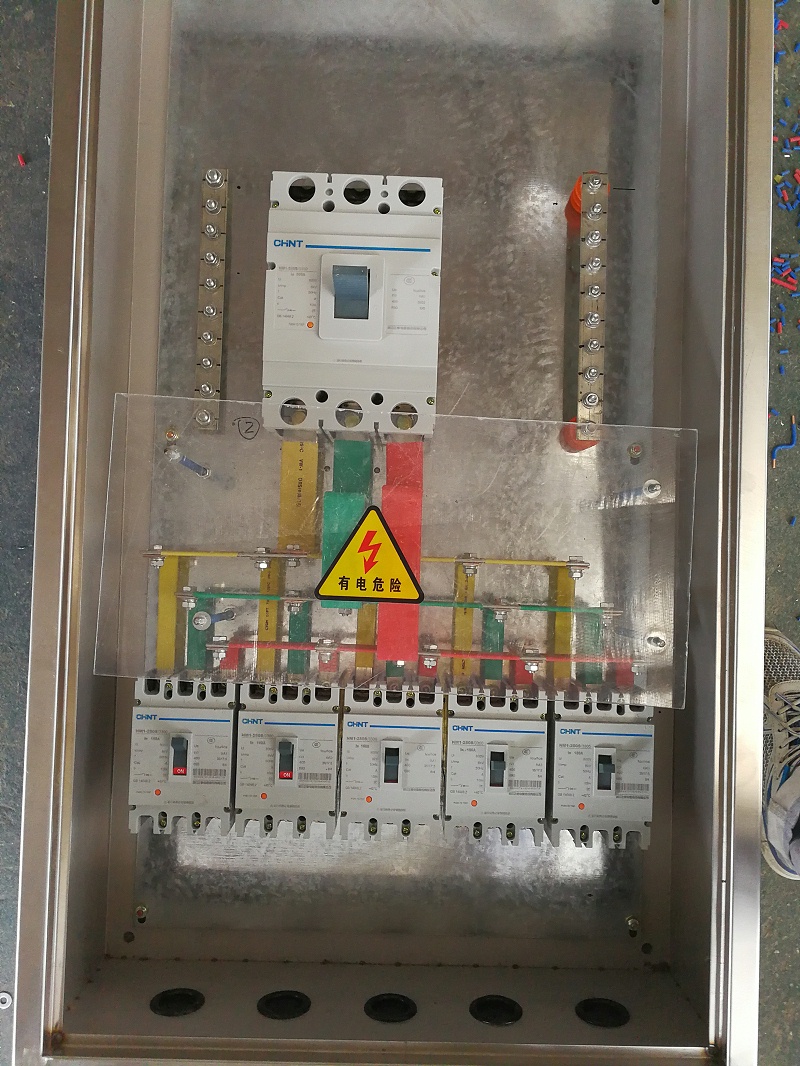

低壓配電柜加工, 先看線圈，后看觸點。回路中各元件的動作情況，首先要找到線圈，然后再找到相應的觸點，因?yàn)橹挥性木€圈通電后，元件的相應觸點才會動作，根據觸點的閉合或斷開引起回路變化的情況，分析整個回路的動作過程。先上后下，先左后右。主要是針對端子排圖和屏后安裝圖而言的。

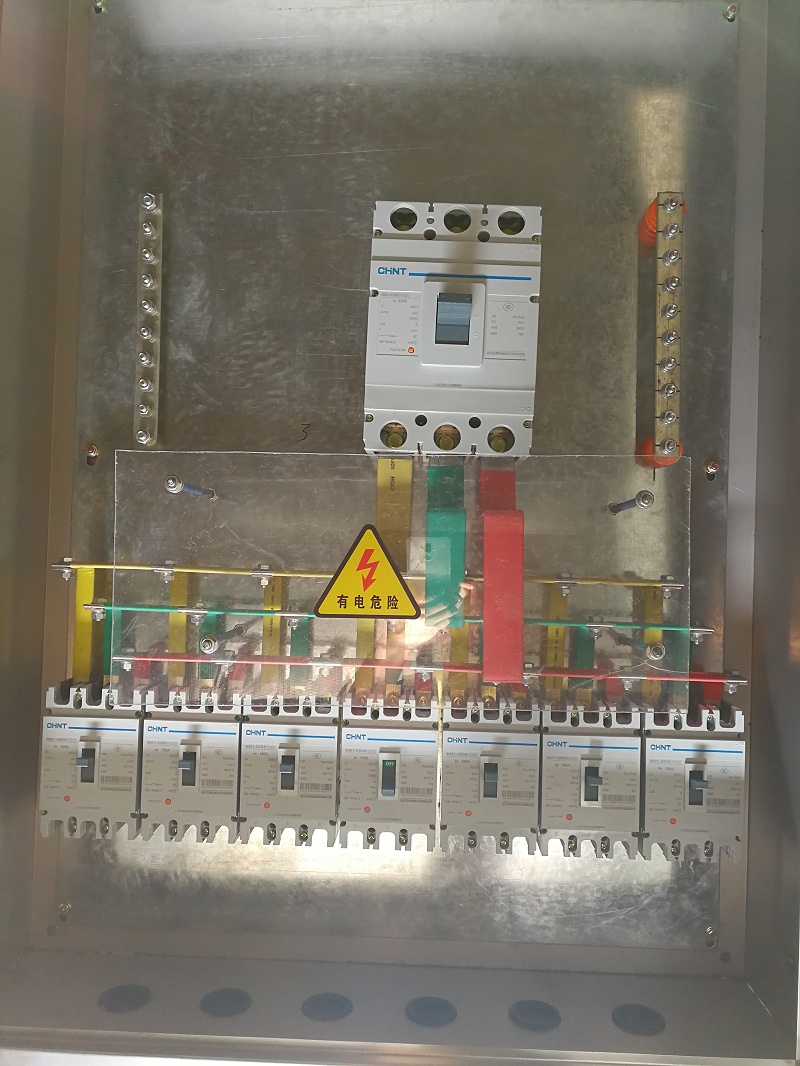

               低壓配電柜加工,識讀安裝接線圖要對照電氣原理圖，先一次回路，再二次回路順序識讀。并且要結合電路原理圖詳細了解其端子標志意義、回路符號。對一次電路要從電源端順次識讀，了解線路連接和走向，直至用電設備端。對二次回路要從電源一端識讀直至電源另一端。接線圖中所有相同線號的導線，原則上都可以連接在一起。

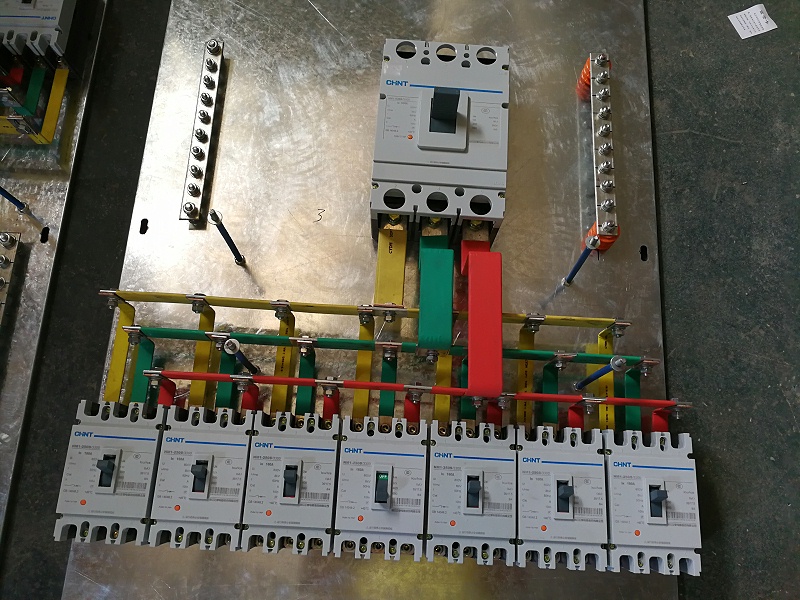

               低壓配電柜加工,詳細閱讀電氣圖的各種說明 二次回路接線圖的說明主要包括圖紙目錄、技術說明、元件明細表、施工說明書等。從這些說明中雖然得不到電氣設備或系統的工作原理，但這些說明反映了電氣設備或系統的總體技術水平和性能，詳細閱讀這些說明有助于從整體上理解圖紙的概況和其所要表述的重點?？措姎庀到y(tǒng)或設備的概略圖 從概略圖中可以看出系統各個部分之間存在的相互關系，在詳細看電路圖之前，能夠弄清楚系統中各部分之間的聯系是非常必要的，這對后面的讀圖以及理解系統各個部分的工作原理有著很重要的作用。

               低壓配電柜加工,閱讀電路圖反映電氣設備工作原理的電氣圖樣主要是電路圖。電路圖是電氣圖的核心，也是內容最豐富、最難讀的電氣圖紙。不論是從事電氣安裝調試，還是從事電氣設備維修管理的人員，都必須了解電氣設備的工作原理。 看電路圖時，首先應分清主電路和輔助電路、交流回路和直流回路，其次按照先看主電路再看輔助電路的順序進行識圖。
