產品介紹

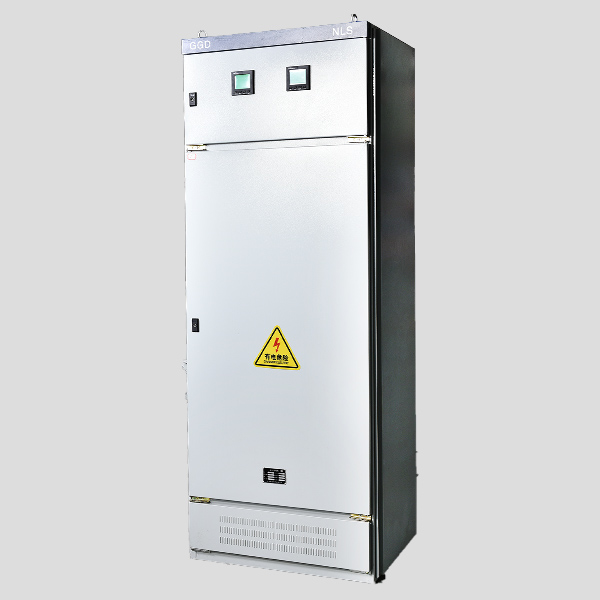

GGD低壓配電柜用于發電廠、變電站、廠礦企業等電力用戶，作為交流50-60Hz，額定工作電流至3150A的配電系統中，作為動力、照明及配電設備的電能轉換、分配與控制之用。

產品具有動熱穩定性好，結構新穎、合理、電氣方案切合實際，系列性使用性強，防護等級高等特點。可作為更新換代的產品使用。

● 柜架用8MF冷彎型鋼材局部焊接拼裝而成，構架上分別有按E=20mm和E=100mm模數排列的安裝孔，以提高產品裝配的通用性。
● 用高阻燃PPO材料熱塑成型的ZMJ型母線夾為積木式結合結構、機械強度和絕緣度高。

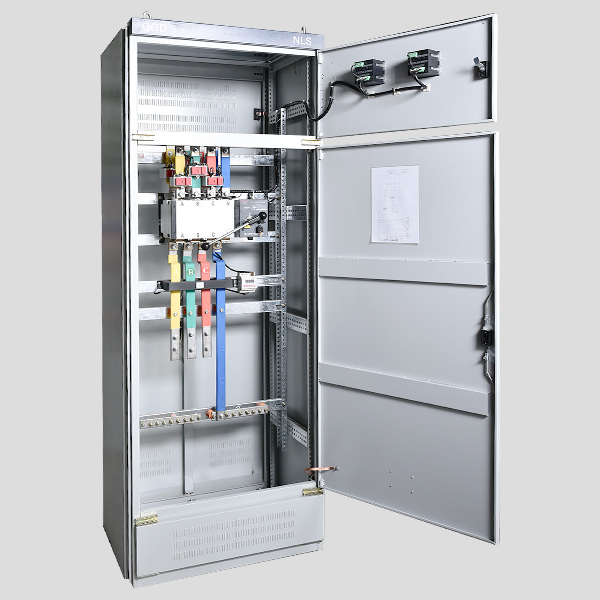

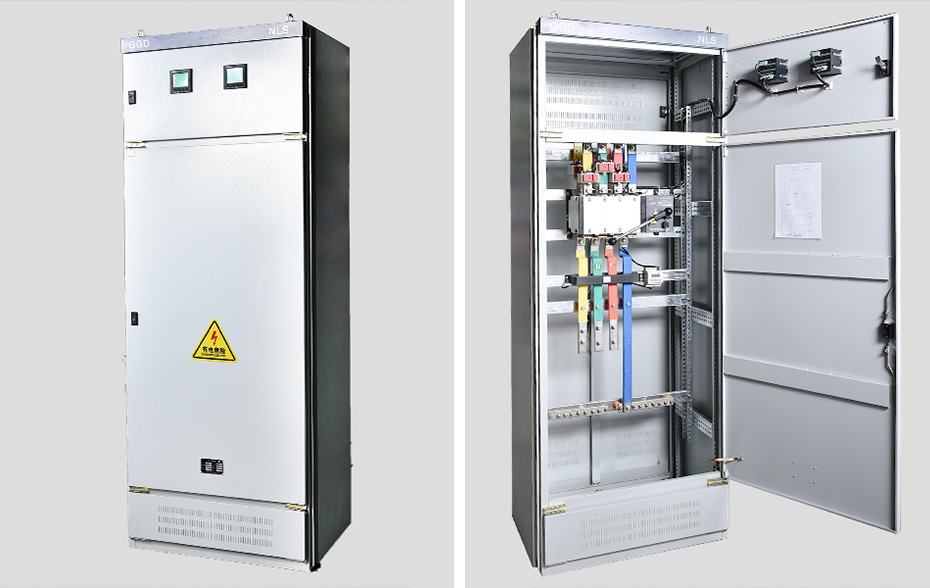

● 1000mm和1200mm寬的柜、正面采用對稱的雙門結構、600mm和800mm寬的柜采用整門結構，柜體后面采用對稱式雙門結構柜體結構為不靠墻安裝結構。
● 柜門采用鍍鋅轉軸式鉸鏈與構架相連、安裝、拆卸方便，門的折邊處有橡膠鑲條。
● 柜內的安裝件與構架間用接地滾花螺釘結構構成完整的接地保護電路。
● 柜體的頂蓋，可在需要時拆除，便于主母線的裝配和調整。

1、環境溫度不高于+40℃，不低于-5℃。
2、產品安裝使用時，使用地點的海拔高度不超過2000M。
3、周圍空氣相對濕度不大于90%（+25℃）。
4、設備應安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所。
5、周圍空氣相對濕度在最高溫度40度時不超過5%，在較低溫度時允許有較大的相對溫度，應考慮到由于溫度的變化可能會偶然產生凝露的影響。
6、設備安裝在無劇烈震動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所。
7、用戶有特殊要求時可與制造廠協商解決。
